ALLPAX GASKET CUTTER SYSTEMS AX6100 Kit de cortador de juntas métrico, servicio pesado, sin tabla de cortar, sin tabla de cortar, 6 a 330 mm de diámetro de corte.

• Bloque cortador de latón de primera calidad; hojas de corte de servicio estándar y de servicio pesado; Barras de extensión de acero cromado; Estuche de almacenamiento resistente
• Accesorios: AX1600, AX1601, AX3513, AX3510, AX3511, AX3512, AX3540, AX1611, AX1612, AX1633, AX1634, AX1640, AX1613, AX1628, AX5500, AX5502, AX1622

Usos:

El kit cortador de juntas Allpax AX6100 ofrece una amplia combinación de características, lo que lo hace útil para operaciones de trabajo pesado, incluida la fabricación de caucho, corcho, teflón y fibra dura. Es ideal para plantas de procesamiento de retorta, cervecerías, centrales eléctricas, refinerías de petróleo, autoclaves y equipos de esterilización de alimentos y productos farmacéuticos, y plantas nutracéuticas.

Características:

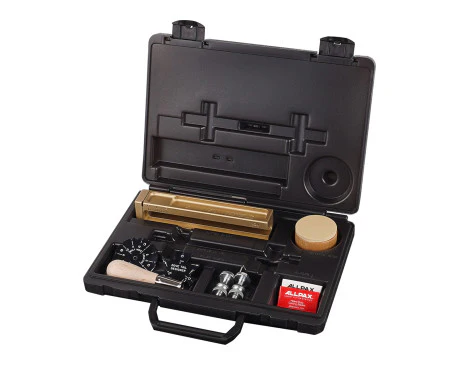

• El kit de cortador de juntas Allpax AX6100 consta de seis cuchillas de corte de servicio estándar, seis cuchillas de corte de servicio pesado, pasador central corto de 1-3/16 pulgadas, pasador central mediano de 1-7/16 pulgadas, pasador central largo de 1-11/16 pulgadas, pasadores de disco, poste con pasador desplazado, poste de pivote, dos tuercas moleteadas para poste de pivote, perilla de corte, conjunto de bloque de corte, mango de pasador central, plantilla de diseñador de herramientas de paloma y plantilla de ubicación de orificios para pernos, todo empaquetado en un estuche de almacenamiento duradero y ergonómico.
• Estas herramientas cortadoras de empaquetaduras AX6100 se combinan para formar un cortador de empaquetaduras resistente de estilo de extensión para fabricar empaques metálicos y no metálicos de anillos, bridas y de forma irregular con facilidad.
• El bloque de corte de primera calidad con borde contorneado está diseñado para atornillar orificios y las barras de extensión de acero cromado se utilizan para cortar juntas de hasta 61 pulgadas de diámetro.
• La escala grabada fácil de leer de Allpax asegura cortes precisos y las cuchillas de corte de servicio pesado brindan cortes consistentes y repetitivos en materiales que tienen un grosor de hasta 19 mm.
• Las tuercas moleteadas deslizantes ayudan a ajustar el radio de corte.

Accesorios compatibles:

• Punzones huecos Allpax: estos punzones huecos son adecuados para crear orificios de perforación rápidos y precisos en cortadores de juntas de bridas. Estas piezaes son piezas de repuesto para las punzonadoras Allpax AX6100. Cuentan con un cabezal de corte hueco de acero endurecido que se mantiene afilado para lograr el máximo rendimiento y un sistema de bloqueo patentado para facilitar el intercambio rápido de cabezales de corte.
• ALLPAX tablas de cortar: Estas tablas de cortar brindan una superficie duradera para aplicaciones de corte y cuentan con una superficie autorreparable para volver a sellar los cortes de la superficie, lo que proporciona una superficie lisa durante todo el ciclo. También prolongan la vida útil de las cuchillas de corte y están integrados con una superficie texturizada antideslizante que minimiza la fricción y la rotura de la cuchilla.

Estándares y aprobaciones:

El cortador de juntas métricas de servicio pesado Allpax AX6100 está diseñado para cumplir con los estándares de OSHA para garantizar un entorno de trabajo seguro y libre de peligros. La marca también pasa una prueba de aceptación de fábrica para procesos de autoclave de alimentos.

Instalación:

• Perfore un orificio de pequeño diámetro en el centro del material de la junta que debe cortarse.
• Coloque el material plano sobre la tabla de cortar.
• Introduzca el pasador central a través del orificio e insértelo en una férula en el tablero.
• Ajuste la hoja a la profundidad de corte requerida.
• Afloje la tuerca moleteada y ajústela al diámetro exterior deseado.
• Agregue/elimine extensiones, si es necesario.
• Coloque la cola de la extensión en el pasador.
• Sujeta el bloque con una mano mientras sujetas el pasador con la otra.
• Barra un patrón circular alrededor de la circunferencia del material mientras aplica simultáneamente presión hacia abajo.
• Retire el exceso de material.
• Ajuste el cortador al diámetro interior deseado y corte otro patrón circular alrededor de esa circunferencia.
• Retire la junta de brida terminada.

Preguntas frecuentes:

P. ¿Qué son los cortadores de juntas portátiles?

R. Los cortadores de juntas circulares portátiles están diseñados para cortar juntas con herramientas manuales para ajustar los sellos y ofrecer una superficie a prueba de fugas. Estos kits de corte de juntas circulares requieren ajustes manuales de cuchillas, puntos centrales y barras centrales.

P. ¿Cómo elijo el cortador de juntas adecuado?

R. El factor decisivo más importante es si el conjunto debe ser estacionario o portátil. En general, los cortadores de juntas métricas circulares de estilo de extensión son portátiles y livianos. Estos kits de cortadores de juntas eléctricos se utilizan ampliamente para fabricar materiales de juntas no metálicos o no rígidos. Los cortadores de juntas rotativas, por otro lado, son más pesados ​​y requieren montaje o atornillado en un tornillo de banco o banco de trabajo para el corte de juntas de ubicación fija. Estos cortadores de juntas circulares son los más adecuados para materiales de juntas rígidas o metálicas, así como para cortar juntas de forma irregular. Estas máquinas rotativas de juntas funcionan con una manivela o un motor eléctrico. La versión motorizada proporciona un funcionamiento rápido y sin problemas, pero requiere energía eléctrica. Las cortadoras de juntas rotativas manuales no requieren suministro eléctrico y se pueden instalar en cualquier lugar.

P. ¿Cómo funcionan los cortadores de juntas estilo rotativo Allpax?

R. Los cortadores de juntas de estilo giratorio tienen un marco estacionario con un juego de discos de corte giratorios accionados por manivela. Para operar, primero coloque la barra de escala en el diámetro exterior (OD) deseado y perfore un pequeño orificio en el centro del material de la junta que se va a cortar. Abra la cortadora, inserte el material en un eje de barra de escala y fíjelo con la tuerca moleteada. Con una mano, baje el disco de corte y aplique presión, mientras gira la manivela con la otra mano. Retire el exceso de material y ajuste la barra de escala al diámetro interior (ID) deseado y haga otro corte circular alrededor de esa circunferencia. Finalmente, retire la junta de brida terminada.

P. ¿Cómo funcionan los cortajuntas eléctricos de estilo rotativo Allpax?

R. Los cortadores de juntas eléctricos de estilo rotativo Allpax cuentan con un motor eléctrico integrado que alimenta la operación de corte de juntas y elimina la necesidad de esfuerzo manual. Este motor está conectado al disco giratorio para mover y cortar automáticamente el material de la junta.

Q. ¿Tiene Raptor Supplies ofrecen kits de cortadores de juntas similares con diferentes capacidades de corte de juntas?

A. Sí, Raptor Supplies También ofrece kits de cortadores de juntas de servicio mediano Allpax Serie 4000 para diámetros de corte que oscilan entre 1 y 49 pulgadas.

P. ¿Para qué se utiliza el kit cortador de juntas métricas Allpax 6100?

R. Los cortadores de juntas Allpax AX6100 se utilizan para cortar con precisión juntas y juntas circulares en materiales como cuero, caucho, plástico, PTFE y fibra vulcanizada, de hasta 61 pulgadas (1550 mm) de diámetro.
